LED(Light Emmitting Diode)란 전기를 통해 주면 전자가 에너지 레벨이 높은 곳에서 낮은 곳으로 이동하며 특정한 파장의 빛을 내는 반도체 소자를 말합니다.
LED는 컴퓨터 본체에서 하드디스크가 돌아갈 때 깜빡이는 작은 녹색 불빛이나
도심의 빌딩 위에 설치된 대형 전광판, 핸드폰의 반짝이는 불빛을 내는 등
다양한 곳에서 빛을 만들어 낼 때 사용 합니다.LED는 기존 전구와는 달리 전력 소비량이 1/12 수준으로 매우 적으며 수명은 전구의 100배 이상, 전기에 대한 반응 속도도 1000배 이상 빨라 새로운 발광체로 주목 받고 있으며 저전력에서 고휘도의 빛을 내기 때문에 전광판과 같은 디스플레이용으로도 각광 받고 있습니다.. LED는 어떤 화합물 반도체(GaP, GaAs)를 쓰느냐에 따라 빛의 색깔이 틀려 지는데 적색 이나
녹색 빛을 내는 LED는 수십 년 전에 개발되어 각종 다양한 산업 및 생활 가전 등에 폭 넓게 쓰이고 있습니다.

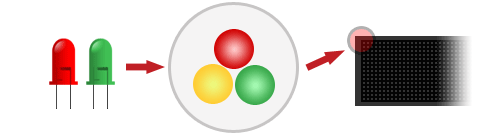

20mm, 25mm, 30mm, 40mm, 50mm 등의 크기에 원형 또는 사각형의 사출 하우징 내에 여러 개의 LED를 조립하고 방수 몰딩 하여 주로 옥외용 대형모듈 제작 시에 사용합니다.
(예 : 40mm PIXEL의 경우 30개 이상의 LED가 삽입되며 1pixel은 실내용 1 LED (DOT)와 동일한 기능을 합니다)

1칼라, 3칼라, 풀 칼라 등 크게 3종류가 있으며 1칼라는 RED 또는 GREEN등 1가지 LED만으로 제작하며 3칼라는 RED, GREEN 2가지 색상과 2가지 동시 점등시 혼합색인 황색이 나타난다.
FULL COLOR는 RED, GREEN, BLUE등 3원색으로 256단계의 휘도, 색상 제어로 비디오 등 동화상을 구현합니다

일반적으로 정사각형으로 가로16개 * 세로16개 즉 256개의 LED DOT로 구성되며 한글 모음, 자음으로 완성된 문자 1자가 표현되며 여러 MODULE을 연결하여 LED전광판을 제작합니다.
모듈의 외형크기도 용도에 따라 64mm부터 1000mm까지 다양하나 크기에 관계없이 1모듈에는 256개의 DOT로 구성되며 한글 1문자가 표현된다 (DOT 크기에 따라 모듈 크기가 달라진다)
즉, 세로1단 가로 8개의 전광판에는 한글 8자가 한번에 표현되며 세로2단 가로8 개의 전광판에는 상단에8자 하단에 8자 합계 16자의 문자를 표현합니다.

- 실내용 MODULE은 표면이 평면인 C,O,B TYPE( Chip On Board)으로 좌우 가시각도가 넓은 반면 직사광선 또는 간접 영향 등에 빛이 치명적으로 약해진다. 주로 64mm,96mm,128mm 등이 있으며 최근에는 보다 밝은 S,M,D TYPE (Surface Mount Device)이 개발되어 보급되고고 있습니다.

- 준옥외용 MODULE은 주로 LED Lamp TYPE 이며 방수가 되지 않는 반면 고휘도의 빛을 발하여 쇼우윈도우 또는 건물 캐노피 등 자연광(햇빛)의 간접 영향에도 식별할 수 있어 현재 여러 업종에서 수요가 증가하고 있는 소자입니다.

지하철역사 지하도 천정에 부착된 양면형의 광고용 전광판이 128mm MODULE을 사용하며 전철역구내 플래트홈 천정에 설치되어 "이번열차는 일산행" 등의 열차 정보표시 전광판은 96mm 실내용을 사용하고 전철 객차 내에 설치되어 "다음 정차역은 시청" 등의 정보표시 전광판은 64mm의 실내용 모듈을 주로 사용하고 있습니다.. 그리고 지하역이 아닌 지상 전철역의 전광판 모듈은 준옥외용으로 제작 되어있습니다. (예 : 영등포역 등)

- 옥외용 MODULL은 LED PIXEL단위 마다 햇빛 차단 CAP이 부착되어 있으며 전체적으로 실리콘 몰딩이 되어 있어 방수용입니다. 적용사례는 뉴스속보판, 교통정보판, 환경정보판 등 주로 대형전광판에 사용되어 왔으나 요즈음간판등에 접목하여 제작하여 사인매체로 각광받고 있으며 규격으로는 200mm, 240mm, 320mm 등의 구동 드라이브 일체형이 있으며 500mm~1000mm모듈 등은 PIXEL을 조립하여 제작합니다.
